UHD1600超高清融媒体切换导播系统

UHD1600超高清融媒体切换导播系统

来源: 作者: 发布日期:2021-03-27 访问次数:443

尺寸:

颜色:

重量:

价格:

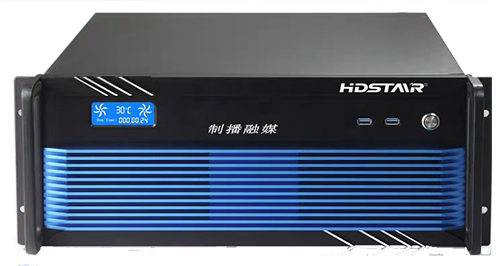

HDStar LiveStudio UHD1600超高清融媒体切换导播系统

系统概述

LiveStudio UHD1600超高清融媒体切换导播系统是一款最高支持UHD 4K/8K版本广播级虚拟制作播出导播系统。在线虚拟制播系统基于传统虚拟演播室使用习惯开发,累积提供超过数百种先进的实用的虚拟制播功能内置超清UE-GPU实时抠像技术3D多层图文字幕,超清CPU+GPU超强特效的实时处理功能,提供您所需要的特效功能与实时性。系统功能提供多任务实时处理能力可以更加有效的针对现场环境对现场节目制作的UHD 4K /8K虚拟制播技术提供更加优异的制作力为您提供全的虚拟演播室在线应用和广播级的现场导播制作的超清解决方案。


LiveStudio UHD1600超高清融媒体切换导播系统作为最精简的便携式机型,在同一时间为您实时提供无线、现场显示、流媒体、本地录制以及和社交媒体网络的发布和播出。17.3寸便携式机箱的外形很方便移动;简洁的I /O输出和可设置的分辨率和帧率更适合您制作符合要求的节目。

LiveStudio UHD1600超高清融媒体切换导播系统集成了复杂制作流程所需要的组件和功能:多摄像头现场监看和任意发布,并且强大的切换效果引擎进一步提供超强震撼的制作视觉效果,比如3D全息AI虚拟场景效果,提供可进行二级切换的多路UE-KEY键信号、多种方式的信号传输和媒体信号发布等。让您能更加专注于节目本身的效果设计和现场制作。

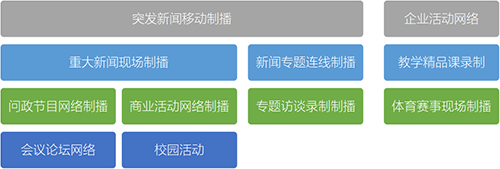

二、 应用场合


2、 LiveStudio UHD1600主要功能

LiveStudio UHD1600超高清融媒体切换导播系统包含了基本演播室制作和现场制作的全部功能

超清数字导播现场制作切换

高清超清混合视频格式切换

实时3D虚拟场景设计修改

n IP /NDI网络工作流程支持

实时在线图文字幕包装功能

多通道多画面输出分割监看画面

混合型现场调音输入输出调节

广播级多格式多通道同时录像

广播级高质量多码流编码同步多平台发布

控制 HDS-PTZ 摄影机

远程CCU控制广播级摄像机

三、产品参数

1.▲支持4K超高清的节目制作,9:16竖屏界面直播可同时提供高清和标清的节目信号输出; 32 路的可直切画面,包括外部输入信号、计算机信号、移动终端信号、视频回放信号、图片、字幕信号、内置静 / 动态缓存信号,M/E特效母线画面信号;支持编组切换功能、切换形态通过编组。

2.主机配置独立的硬件渲染处理板卡(含IO卡接口功能),不接受软件渲染处理方式系统;同时支持NDI信号源PGM切换高低码率功能,只有当前切换到PGM画面的NDI信号调用FULL NDI全码率信号,其它没有切换至PGM画面的NDI信号均为低码代理码率NDI信号;

3. ▲本机内置远程视频会议连线互动功能,具备多方通话功能,视音频传输及回传功能;支持每一路实时连线通道的视音频内容,作为独立输入信号源,直接调用至本机作为信号源使用

4. ▲支持24路外来信号直切输入通道,每个通道均可自定义选择本机数字SDI物理及IP网络格式(NDI/SRT/HTTP/RTMP/RTP/RTSP/UDP)的信号格式,;

5. 支持本机16SDI输入/输出接口,含83G/HD/SDI-SDI输入及83G/HD/SDI-SDI输出(可设置为24x3G 4K输出);另外本机物理SDI输入接口可设置为 Key+Fill的键信号输入方式,连接传统图文包装字幕系统;

6. 支持3路独立的多画面分割监看输出;支持本机操作界面的NDI网络监看输出;

7. 本机支持 6 NDI IP格式输出:

8. 本机支持8路独立MIX母线输出,每路MIX母线输的信号格式及输出的信号内容可根据需要自定义指派;

9. ▲本机内置24通道音频混音器功能,每个音频处理通道均支持8声道音频处理及4x8x8音频矩阵功能;

10. 音频输入:8声道 SDI 嵌入音频输入、平衡模拟音频输入,物理音频输入接口包含:支持8SDI嵌入音频、1对平衡卡侬、3对平衡大三芯;音频输出:支持8 声道嵌入音频输出及独立的监听输出,物理音频输出接口包含:8xSDI嵌入音频、1对平衡卡侬、1对平衡大三芯、1路耳机监听;

11. 支持 3 路独立的实时流媒体推流输出,支持 SRT/HTTP/RTMP/RTP/RTSP 等协议,推流内容、编码码率及分辨率可自定义设置选择,可同时支持独立录制预制好格式的 3 路独立流媒体推流输出文件;

12.支持同时对所有外部输入源及内置信号源实现独立的色键器抠像功能;每级M/E特效通道可循环嵌套调取使用,并可作为直切信号使用;每级M/E特效通道支持4路上游键通道;

13. 支持5路媒体播放通道,包括:1Sound音频播放、4DDR播放(支持视频及静/动态图文);支持 4 DSK下游键;

14. 本机支持 6 路录制通道,可自定义选择所有外部输入源及内置信号源,本机配置 4 1TB SSD (RAID 0)硬盘作为素材存储使用;

15. 支持1699:161:1等多种宽高比节目制作格式;

16. 支持输出4路带Alpha透明通道NDI键信号格式的图文字幕包装信号;
17. ▲同步锁相支持内同步、外同步、BB或三电平同步;

18. 支持设备的 WEB 网页端的实时访问控制,可遥控控制本机的全部功能;
19. 机架式机箱,冗余热备双电源


20. ▲配置2M/E手动切换台面板:

支持2组独立M/E母线控制,每组母线支持24PVW/PGM(或M/E特效)直切按键,支持1个独立的T-Bar推杆;
支持1个三轴摇杆,可控制PTZ云台摄像机、特效开窗大小位置及旋转调整、上/下游键通道大小位置及旋转调整、虚拟场景推拉摇移调整等;
支持4路下游键及4路上游键的独立上/下键控制;
支持4DDR编辑播放控制功能,配置控制视频素材入出点打点、播放、停止、上/下一条素材选择、循环播放、列表播放等功能的独立控制按键;
支持虚拟场景旋转、裁切、位置等功能的独立按键控制;
支持每级M/E特效通道4层特效开窗的独立按键选择;
支持一键视频录制、图像抓帧及流媒体推流功能;
支持2个独立的以太网控制接口,1台面板可同时控制主/备两台切换台主机;
支持双电源;

21. 提供NDI多格式双向转换媒体网关,支持412G SDI信号双向接口。
视频输入/输出:可连接接入4 x 12G/3G/HD/SD-SDI的信号,可配置用于任何输入和输出的组合

网络视频输入/输出:4 x NDI/RTMP/UDP输入,4 x NDI输出
监看输出:1 x HDMI1 x DP
音频输入:4 x SDI嵌入音频
网络音频:通过NDI支持网络音频输入和输出,支持所有NDI输入和输出的视频信号的嵌入式音频,兼容Dante网络协议
22.▲支持4通道媒体播放,DDR文件媒体播放,支持多种信号格式,可任意添加视音频文件作为NDI信号,实现所有常用媒体文件和图片(包含Alpha通道)以及带NDI Tally的自动播放功能

23.内置波形图和矢量技监功能,用于实时信号监看和调整;可配置的工作布局,包括双画面显示和可选标注线叠加,如VU尺,标题安全框,4:3安全框;
24.支持SDI输入格式:(包含但不限于)
  4K UHD 50P/60P
  1080P 50, 1080i 50

  视频:AVIFLVF4VMOVMKVMPEGMP4WMV、等
  图像:PSDPNGTGABMPJPEGEXRRAWTIF、等
  音频:AIFFMP3WAV

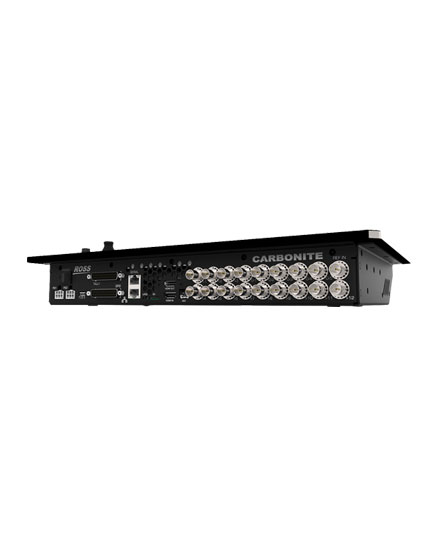

上一:CARBONITE BLACK SOLO 13 切换一体机
