便携导播通信控制台- HDStar  Stream V4Pro

便携导播通信控制台- HDStar Stream V4Pro

来源: 作者: 发布日期:2018-07-15 访问次数:192

尺寸:

颜色:

重量:

价格:


概述

4k分辨率是全高清1080分辨率的四倍,对观众的而言不仅仅是清晰度提升那么简单,4K分辨率的影片能呈现更多的细节,更精妙的光影和色彩变换,体验更加震撼的视觉效果。

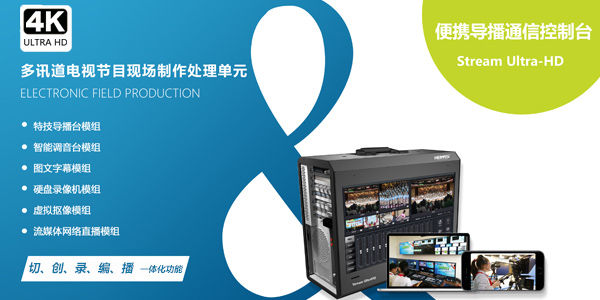

HDStar Stream V4Pro便携导播通信一体机控制台是一套集4K、2K、HD广播级视音频导播切换、图文处理、格式转换、素材录制、网络直播于一体的全功能媒体节目现场制作处理系统。基于最新的高性能6G-SDI视频技术,可以在SD、HD或Ultra HD视频格式之间切换,连接4K摄像机、电脑的PPT幻灯片等多种视频源,即可对现场音乐会、体育赛事、剧场表演、会议等各类节目进行精彩的多机位现场制作。


一、 功能模组

HDStar Stream V4Pro 便携导播通信一体机控制台可同时处理不少于八路的摄像机、硬盘录机以及计算机图像信号,可以在SD、HD或Ultra HD视频格式之间切换,所有制作效果实时播出无需渲染。多讯道电视节目现场制作处理单元(Electronic Field Production)包含一个特技导播台模组及其它辅助功能模组(智能调音台模组、图文字幕模组、硬盘录像机模组、虚拟抠像模组、流媒体网络直播模组等),可以完成活动现场媒体视频的切、创、录、编、播,一体化节目制作。


二、 相关特性

HDStar Stream V4Pro便携导播通信一体机控制台具有全面的完整信号接口6G-SDI、HDMI 4K、2通道SDI音频、2通道平衡模拟、2声道非平衡RCA音频,可以兼容所有高、标清前后期设备,满足多方位的视音频现场制作播出的需要。

三、模块组

3.1 特技导播台模组

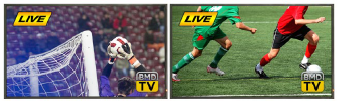

特技导播台模组具备完善的视频处理能力及兼容所有数字视频输入和输出接口。支持SD、HD以及UltraHD视频,可切换8路SDI和HDMI接口的外部视频(音频嵌入)输入信号,可在各路辅助输出之间快速选择,通过MultiView多画面分割输出接口连接屏幕可获得辅助输出状态信息的即时反馈。

每个接口都具有输入标签,可以在多画面分割窗口以及控制面板上清楚看到每台摄像机或信号源及其对应的输入口。

特技导播台模组的主要功能就是执行从一个视频源到另一个视频源的切换,18种内置转场特效和风格的组合提供了无尽创意选项。


硬切模式是最基本的转场,在硬切转场时,节目输出会立即从一个信号源切换到另一个信号源。

混合模式是指当一个源逐渐过渡到另一个源的过程中,两个源发生重叠,其中一个源淡出,另一个源淡入而完成的画面衔接。

浸入转场和混合转场类似,都是一个源逐渐过渡到另一个源的过程,但是浸入转场是通过第三个源逐渐完成转场。

划像转场是通过使用各种形状的图案将一个源取代另一个源来完成源和源之间的过渡。例如一个逐渐扩大的圆圈或菱形。

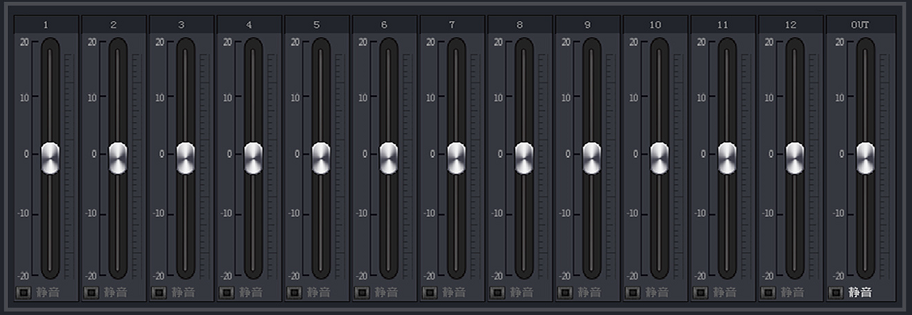

3.2 智能调音台模组

智能调音台模组可使用来自摄像机、媒体服务器以及其他输入的嵌入式HDMI和SDI音频,无需外接调音台。它非常适合在现场或转播车等狭小空间内使用,无需再为外接调音台腾出空间。

内置XLR和RCA输入可混合外部音频,完成混音后作为内嵌数字音频SDI和HDMI节目输出,混合的音频也可经由XLR输出口输出,调音台可独立控制音频电平设置以及选择单一音频监听。

3.3 硬盘录像机模组

硬盘录像机模组搭载了能自动切换速度的先进多速率6G-SDI和最新HDMI 2.0A视频采集接口,可以录制所有SDHDUltra HD格式且最高可达2160p30,还能获得高动态范围画面记录和HDMI元数据传输。

l SD视频格式

525i59.94 NTSC、625i50 PAL

l HD视频格式

720p50、720p59.94、720p60、

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30

1080i50、1080i59.94、1080i60

l 2K 视频格式

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

2K DCI 23.98PsF、2K DCI 24PsF、2K DCI F25PsF

l 4K超高清视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

3.4 流媒体播出模组

支持国际标准的H.264视频,包括实时编码、实时解码、视频点播、视频直播、节目存储、节目分发、片源转换等。

支持高清(720p、1080i、1080p)节目的点播、广播,1080p、1080i和720p是国际认可的数字高清晰度节目标准。

l 720p格式,分辨率为1280×720 p,逐行扫描。

l 1080i格式,分辨率为1920×1080i ,隔行扫描。

l 1080p格式,分辨率为1920×1080p ,逐行扫描。

3.5 图文字幕模组

图文转场在背景转场上层使用DVE特效让图文横穿画面。以图文划像为例,它是利用图文进行水平划像,充当了划像边框的角色。图文混合就是在混合转场上层以旋转图文横穿画面。图文转场十分适合通过台标划像带出新的背景。

3.6 虚拟抠像模组

虚拟抠像模组可以将两个图像进行合成,其中一个图像的某个颜色被被扣除,以透出位于下层的图像。

背景-是一个全屏图像。

填充-用来叠加在背景视频上层的图像。

-在色键中,键信号由填充信号生成。


四、 教育行业应用场景

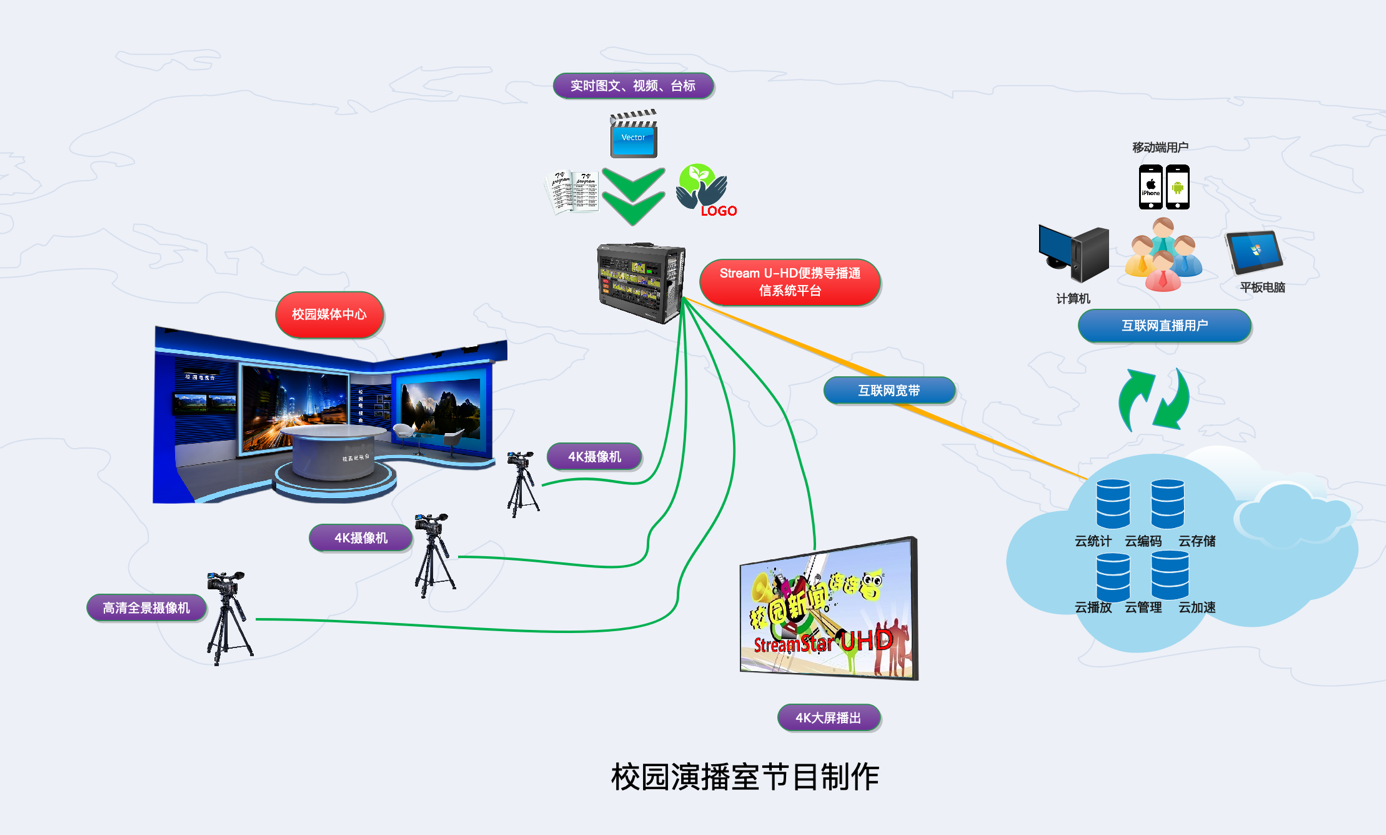

4.1 校园演播室节目制作

将多台摄像机信号及音频信号接入到HDStar Stream V4Pro便携导播通信一体机控制台主机上;

使用HDStar Stream V4Pro 便携导播通信一体机进行节目制作:在多路摄像机信号和本机播出的节目素材信号间进行特技切换,同时可以控制字幕播出和叠加,以及音频调节;

在进行以上工作的同时,可以对任意信号和合成画面进行文件化录制以及网络直播。

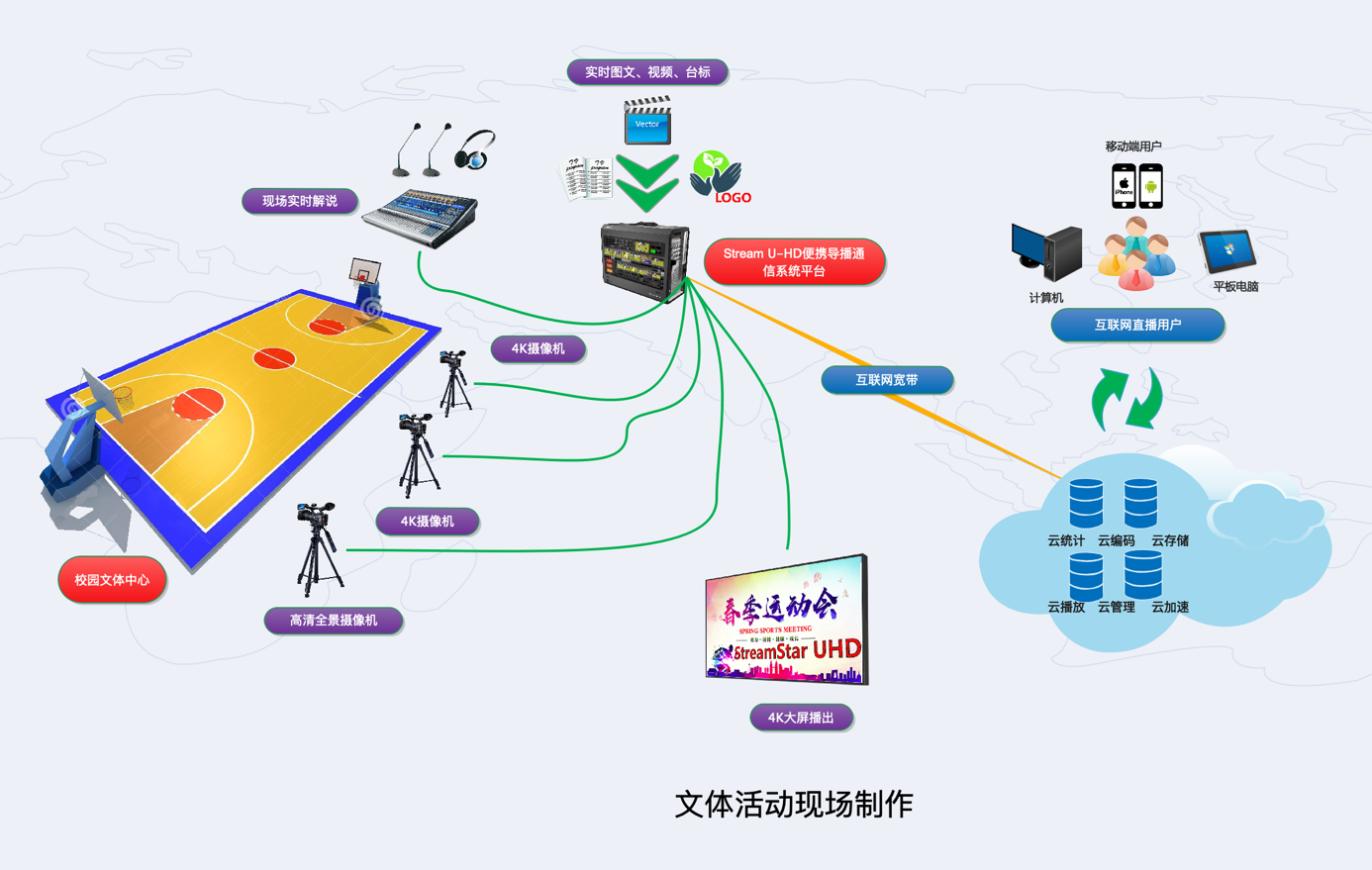

4.2文体活动的现场制作

现场只需要设置摄像机的机位及角度,将摄像机、调音台与HDStar Stream V4Pro 便携导播通信一体机通过视音频线连通即完成了现场EFP演播室的搭建工作;

可以完成对摄像机拍摄的活动现场信号进行带特技的切换,对他们的声音进行调节,还可以完成对现场多摄像机信号的录制;

可以控制信号输出到大屏,丰富了节目表现形式;

流媒体发布的功能支持网络直播;

解决了在会议、晚会现场进行现场演播室搭建困难的问题。

4.3 精品课优课拍摄制作

支持教学用PPT课件的信号接入;

多机位的拍摄方式,一改传统精品课镜头单一的缺点,融入的课件信号也丰富了课堂表现形式;

多通道录制功能方便后期精编制作。


功能模组

技术规格

信号源输入

4路SDI可切换10bit SD、HD、Ultra HD 4K

2通道嵌入式音频

4路HDMI可切换10bit SD、HD、Ultra HD 4K

2通道嵌入式音频

2路XLR 音频音频号输入

2路RCA 音频音频号输入

信号源输出

1路SDI可切换10bit SDHDUltra HD 4K

1路HDMI可切换10bit SD、HD、Ultra HD 4K

2路XLR 音频音频号输出

1路下变换SDI PGM输出

1路SDI Multi View输出

1路HDMI Multi View输出

硬盘录像机

SD视频格式

525i59.94 NTSC、625i50 PAL

HD视频格式

720p50、720p59.94、720p60、

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30

1080i50、1080i59.94、1080i60

2K 视频格式

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

2K DCI 23.98PsF、2K DCI 24PsF、2K DCI F25PsF

超高清视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K DCI视频格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p

特技导播台

支持所有输入通道中任意两个切换

支持擦除、滑行、淡入淡出、溶解、画中画等18种内置特效切换百余种不同风格。

支持快捷键切换

虚拟抠像

具有易用的抠像功能,虚拟背景支持采集的实时视频、播放的视频文件、图片。

支持蓝、红、绿3色背景抠像及三色混合抠像,完美实现虚拟演播厅效果。

支持透明度和阀值调节,支持抠区域排除和区域选择功能。

图文字幕

4层DSK在线图文、logo、图像和动画,带字幕模板的内部图文生成器。

上滚,左右飞行,底层模板,即时、无限次的视频素材、片花片段重播、插播。

网络直播

支持多种分辨率1920*1080、1280*720、960*540、720*408、640*360、480*272可扩展。

支持可调1~30FPS帧率,可扩展。

支持可调256Kbps~32Mbps码率,可扩展

支持RTMP、HLS、RTSP流,同时满足跨平台(Windows、Android、IOS)直播。

支持同时推送三路不同规格视频流到不同的的流媒体服务器

智能调音台

内置调音台可实现多通道音频混音功能及AUDIO FOLLOW VIDEO 功能,支持播音监听、声音降噪、自动增益等效果处理。
